Operar uma empilhadeira exige atenção a vários detalhes técnicos, sendo a tabela de carga um dos mais importantes. A tabela de carga é a principal ferramenta para garantir que o equipamento seja usado dentro de suas capacidades, de forma segura e eficiente. Neste artigo, vamos explicar de maneira simples como ler e entender uma tabela de carga, destacando a importância do centro de carga e outros fatores que afetam a capacidade de elevação.
O Que é a Tabela de Carga?
A tabela de carga de uma empilhadeira é um documento que informa a capacidade máxima que a máquina pode levantar em diferentes condições. A capacidade nominal da empilhadeira é o peso máximo que ela pode levantar, mas isso depende de fatores como a altura de elevação, o tipo de torre e o centro de carga. Além disso, o uso de acessórios como prolongadores de garfo também pode reduzir essa capacidade.
Principais Elementos da Tabela de Carga
Aqui estão os componentes principais da tabela de carga que você precisa entender:
1. Capacidade Nominal
A capacidade nominal é o peso máximo que a empilhadeira pode levantar sob condições ideais. Este valor é geralmente especificado em quilogramas (kg) e está relacionado a um centro de carga padrão. Por exemplo, se a tabela de carga indicar uma capacidade nominal de 2.500 kg, isso significa que a empilhadeira pode levantar até esse peso, desde que a carga esteja no centro correto e a altura de elevação não ultrapasse o limite indicado.
2. Centro de Carga
O centro de carga refere-se à distância entre a face dos garfos e o ponto onde o peso da carga está equilibrado, ou seja, o centro de gravidade da carga. Para a maioria das empilhadeiras, o centro de carga padrão é de 500 mm (ou 50 cm), que é a metade do comprimento de um palete padrão de 1 metro.
Por que o centro de carga é importante?
Se o centro de carga se deslocar para frente, longe dos garfos (por exemplo, se a carga for maior do que o normal ou estiver mal posicionada), a capacidade de elevação da empilhadeira será reduzida. Isso acontece porque a máquina perde estabilidade à medida que o peso se afasta da sua base.
Exemplo prático:
- Para uma empilhadeira com uma capacidade nominal de 2.500 kg e um centro de carga de 500 mm, ela pode levantar o peso total.
- Se o centro de carga se mover para 1.000 mm, a empilhadeira pode ser capaz de levantar apenas 1.800 kg, devido à maior distância entre os garfos e o ponto de equilíbrio da carga.
3. Altura de Elevação
A tabela de carga também mostra como a capacidade de elevação muda conforme a altura de elevação aumenta. Quanto mais alto a empilhadeira eleva a carga, menor será a capacidade de manter o equilíbrio.
Exemplo:
- Uma empilhadeira que pode levantar 2.500 kg a 2 metros pode ser limitada a 2.000 kg se precisar levantar a 4 metros. Isso ocorre porque, à medida que a carga sobe, o centro de gravidade da empilhadeira também sobe, aumentando o risco de tombamento.
4. Tipo de Torre (Mastro)
O tipo de torre da empilhadeira também afeta a capacidade de elevação. Existem diferentes tipos de mastros, como simplex, duplex e triplex, que permitem diferentes alturas de elevação. No entanto, torres mais altas podem diminuir a capacidade de carga quando se chega aos limites superiores.
Como o Centro de Carga Afeta a Capacidade de Elevação?
O centro de carga é um dos fatores mais críticos ao operar uma empilhadeira. Ele determina a estabilidade do equipamento ao levantar uma carga. Em termos simples, quanto mais distante o centro de carga estiver dos garfos, menor será a capacidade da empilhadeira.
Cargas Regulares vs. Cargas Prolongadas
- Carga Regular: Uma carga regular, como um palete de 1 metro com peso uniformemente distribuído, terá um centro de carga de 500 mm, o que é ideal para a maioria das empilhadeiras.
- Carga Prolongada: Se a carga tiver 2 metros de comprimento, o centro de carga se moverá para 1.000 mm, o que reduz a capacidade de elevação da empilhadeira, pois o peso está mais longe dos garfos, exigindo mais esforço da máquina para manter o equilíbrio.

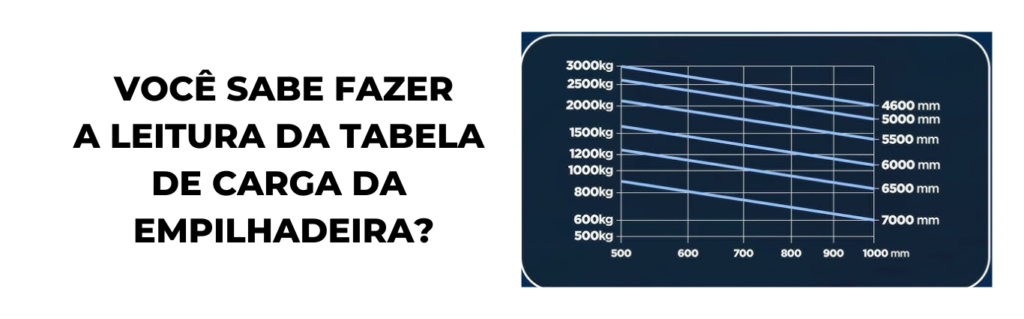

Como Ler uma Tabela de Carga: Passo a Passo
- Localize a Capacidade Nominal:
- Procure o valor em quilogramas que representa o peso máximo que a empilhadeira pode levantar com um centro de carga padrão e em uma altura específica.
- Verifique o Centro de Carga:
- Confirme se o centro de carga da carga que você está movimentando é o mesmo que o padrão de 500 mm. Se for maior, a capacidade de elevação diminuirá.
- Considere a Altura de Elevação:
- Verifique a tabela para ver como a capacidade de elevação muda à medida que a altura aumenta. Quanto mais alta a carga for elevada, menor será a capacidade de elevação.
- Verifique o Tipo de Acessório Usado:
- Se estiver usando um acessório, como um prolongador de garfo ou pinça, o peso desse acessório deve ser subtraído da capacidade nominal, e o centro de carga pode mudar.
Exemplo de Leitura de uma Tabela de Carga
Imagine que você está operando uma empilhadeira com uma capacidade nominal de 2.500 kg a uma altura de 2 metros e com um centro de carga de 500 mm.
- Capacidade Nominal: 2.500 kg
- Centro de Carga: 500 mm (padrão)
- Altura de Elevação: até 2 metros
Agora, digamos que você precise levantar uma carga de 1.200 mm de profundidade, o que significa que o centro de carga será de 600 mm. A tabela de carga indicará que a capacidade de elevação será reduzida para, por exemplo, 2.200 kg. Se você elevar essa carga até 4 metros, a tabela pode mostrar que a capacidade máxima se reduz ainda mais, para 1.800 kg.
Conclusão
Saber como ler a tabela de carga de uma empilhadeira é fundamental para garantir a segurança no local de trabalho e maximizar a eficiência do equipamento. Sempre tenha em mente que o centro de carga, a altura de elevação e os acessórios utilizados afetam diretamente a capacidade de elevação da empilhadeira.
Seguindo esses passos, você pode garantir que estará operando a empilhadeira dentro dos limites de segurança, evitando acidentes e prolongando a vida útil do equipamento.
